Tads

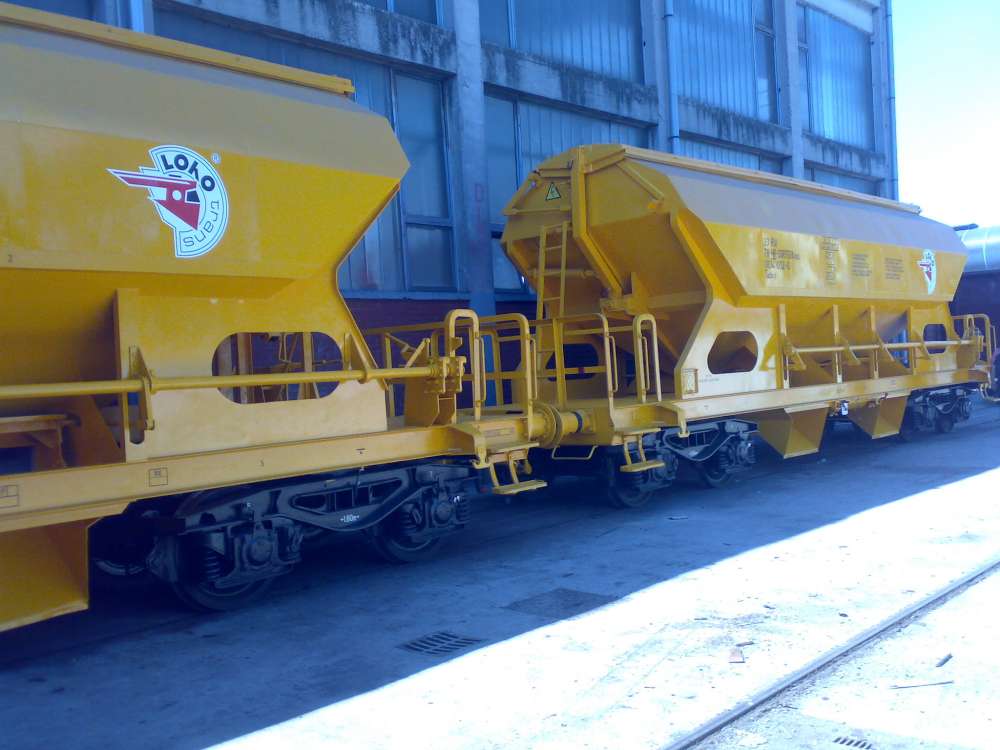

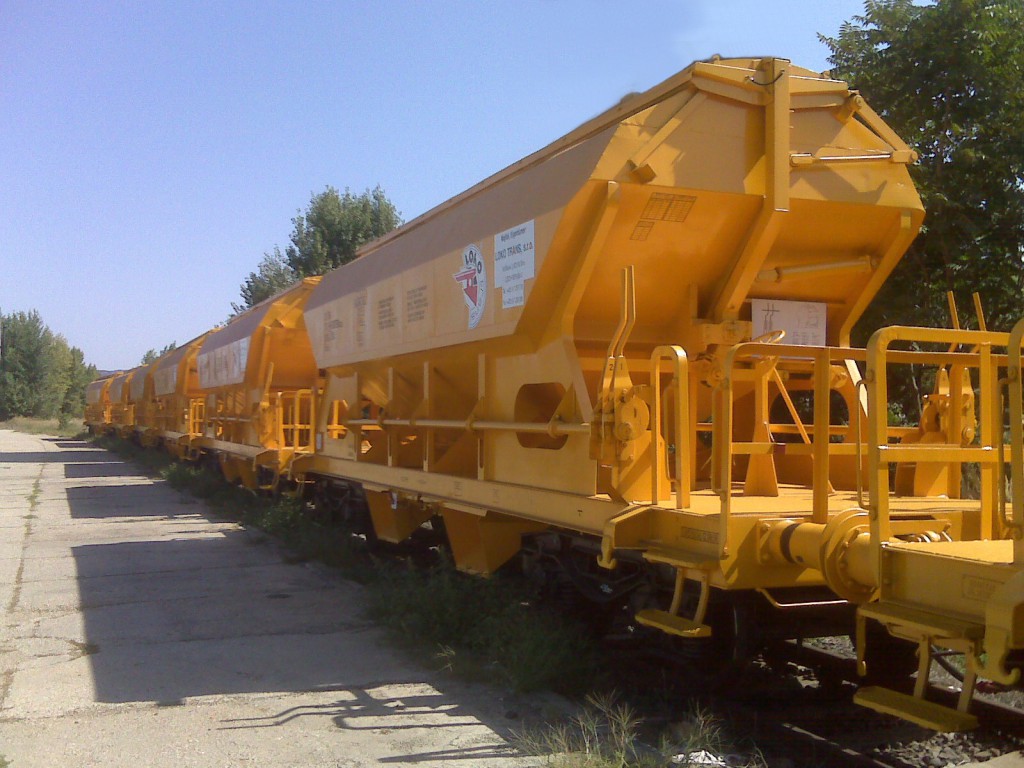

Čtyřnápravový výsypný nákladní vůz krytý odklopnou střechou plachtou určený k přepravě sypkých substrátů, které musí být při přepravě chráněny před deštěm, sněhem a povětrnostními vlivy. Nakládka vozu se provádí pomocí násypek nebo bagru, vykládka pomocí výsypek ovládaných pákami umístěnými na plošině. Vůz je schopen sypání vně kolejí.

Základní technické údaje

 Podvozky  Y 25 Cs
 Dvojkolí   vzor 409/20 t max. průměr 920 mm
 Nárazníky   105 A nebo 590 kN
 Zatížení na nápravu  20 t
 Hmotnost vozu  22 – 23.000 kg

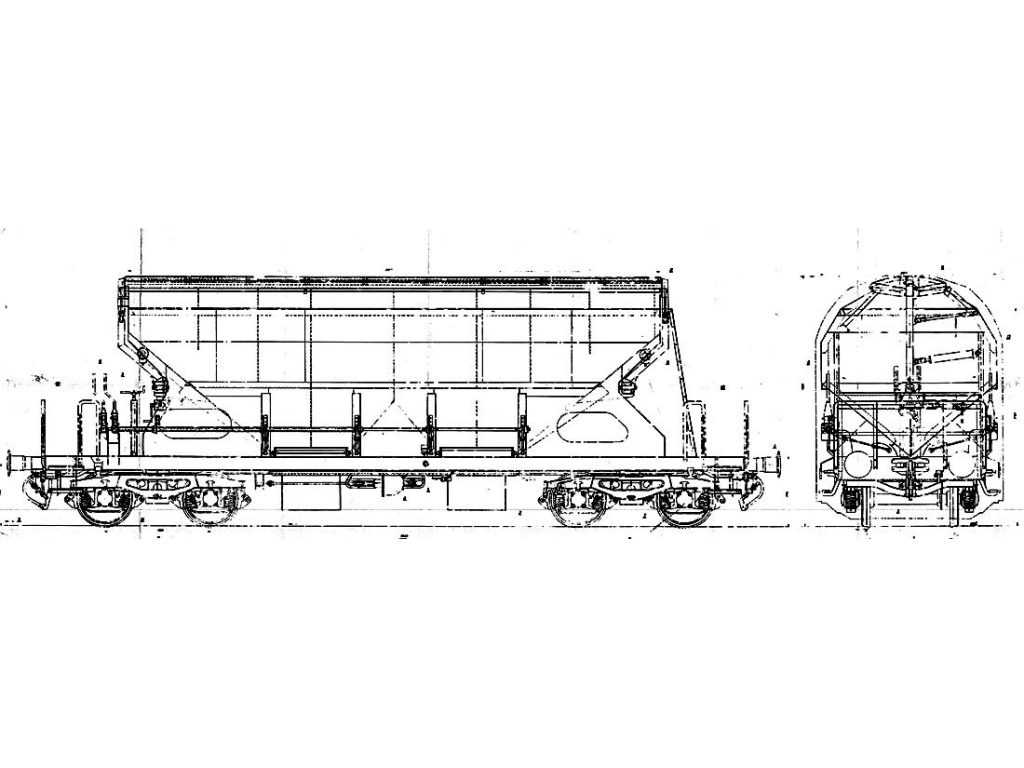

 Délka přes nárazníky /A/          13 040 mm
 Počet dvojkolí   4
 Vzdálenost otočných čepů /D/  8 000 mm
 Délka násypného otvoru /E/  9 000 mm
 Šířka násypného otvoru /F/  1 200 mm
 Výška násypného otvoru /B/  4 250 mm
 Počet výsypných otvorů  4
 Šířka výsypných otvorů /C/  1 200 mm
 Výška výsypných otvorů nad TK /G/  350 mm
 Ložný objem  45,00 m3

Zátěžová tabulka



A

B

C

S

41,0

49,0

57,0
